В таких помещениях одновременно могут отображаться:

• камеры видеонаблюдения;
• карты;
• схемы объекта;
• состояние инженерных систем;
• аналитические панели;
• тревожные сообщения;
• данные серверных систем;
• видеоконференцсвязь;
• рабочие экраны операторов;
• внешние информационные источники.

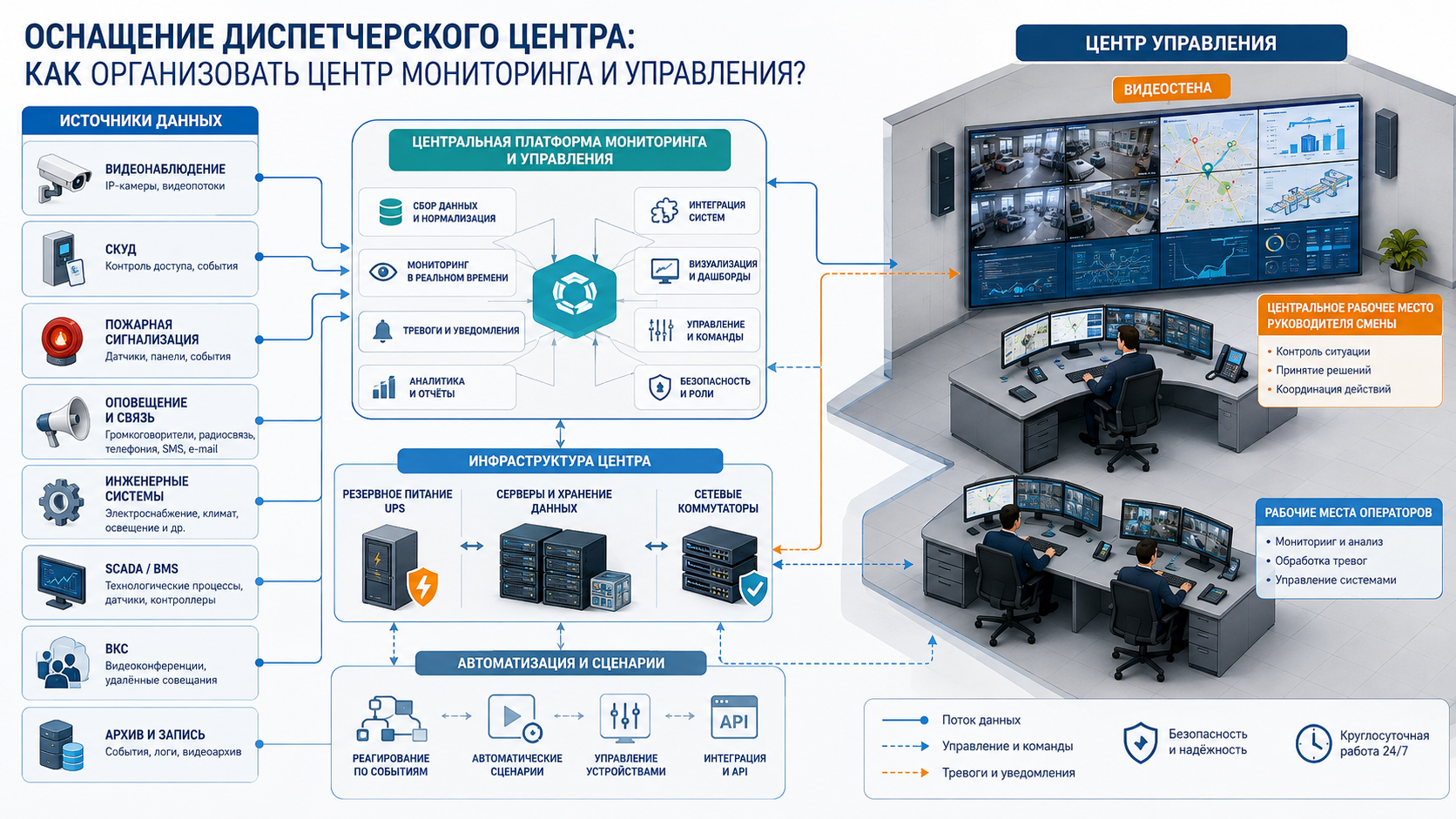

Поэтому современный диспетчерский центр — это не просто помещение с большой видеостеной.
Это единая система, которая должна помочь оператору увидеть нужную информацию, быстро понять ситуацию и принять решение. Именно с этого необходимо начинать проектирование.

Одна из распространённых ошибок — сначала выбрать большую видеостену, а уже потом решать, какую информацию на ней показывать. Правильнее действовать наоборот. Сначала необходимо определить источники.
Например:
система видеонаблюдения → камеры
SCADA → состояние инженерного оборудования
GIS → карта
система контроля доступа → события безопасности
рабочие станции → аналитика и специализированное ПО
ВКС → удалённые специалисты и другие центры управления
После этого определяется, какие данные постоянно находятся на общей видеостене, а какие выводятся только при определённых событиях. Для каждого рабочего места также необходимо решить:

• какие системы использует оператор;
• сколько мониторов ему необходимо;
• может ли он выводить изображение на общую видеостену;
• какие данные доступны только определённым сотрудникам;
• какие события требуют немедленного отображения.

Именно поэтому оснащение центра мониторинга начинается не с количества экранов, а с информационных потоков и сценариев работы персонала.

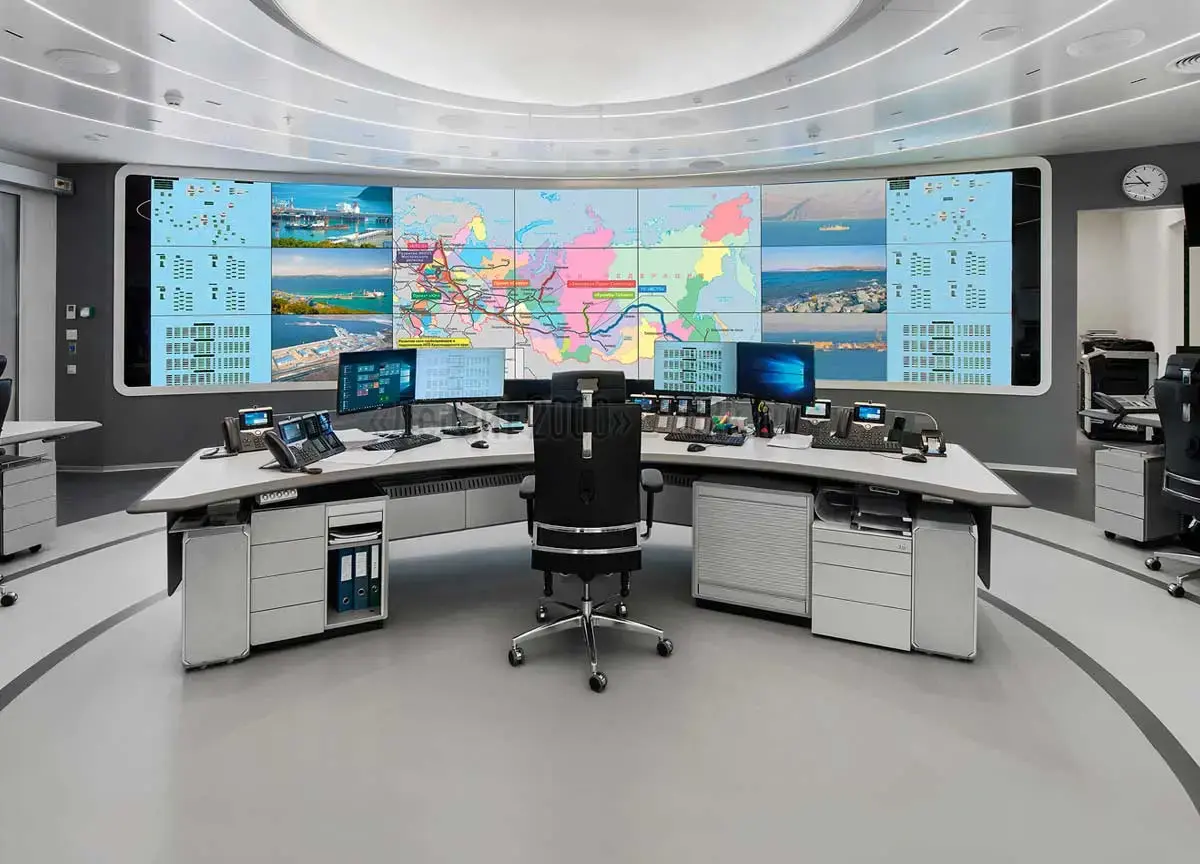

Большая система коллективного отображения обычно становится визуальным центром диспетчерской. На ней несколько операторов одновременно могут видеть общую ситуацию.
На видеостену могут выводиться:

• десятки камер;
• карты объекта;
• технологические схемы;
• графики;
• статистика;
• тревожные события;
• презентационные материалы;
• видеоконференция;
• рабочие станции операторов.

Но сама видеостена является только средством отображения. Чтобы она стала рабочим инструментом, необходимо решить ещё три задачи:
откуда приходит изображение → как оно обрабатывается → кто управляет его размещением.
Поэтому вместе с видеостеной проектируются видеопроцессор, система коммутации видеосигнала и интерфейс управления.

Универсального варианта нет. Выбор зависит от:

• размеров помещения;
• количества операторов;
• количества источников;
• объёма одновременно отображаемой информации;
• расстояния просмотра;
• режима эксплуатации;
• необходимой детализации изображения;
• требований к резервированию;
• бюджета.

В разных проектах могут применяться разные технологии отображения.
LED-видеостена
LED-экран позволяет создать большое единое изображение без рамок между отдельными панелями.
Такое решение особенно интересно для крупных центров управления, ситуационных центров и помещений, где необходимо отображать большой объём информации на единой поверхности.
При выборе LED-видеостены необходимо правильно определить шаг пикселя с учётом расстояния операторов до экрана. Слишком крупный шаг ухудшит отображение мелких элементов интерфейса.
Слишком малый — может необоснованно увеличить стоимость проекта.
Видеостена из профессиональных дисплеев
Другой вариант — построение видеостены из нескольких профессиональных панелей.
Например:
2×2
3×3
4×3
или другая конфигурация.
Такой вариант может быть рациональным для определённых центров мониторинга и помещений среднего размера. При выборе необходимо учитывать ширину межпанельных рамок, режим эксплуатации, разрешение и возможность сервисного обслуживания.
Отдельные профессиональные дисплеи
Иногда большая единая видеостена вообще не требуется. Для небольшого диспетчерского пункта может быть эффективнее использовать несколько отдельных экранов, каждый из которых отвечает за определённую систему. Поэтому проектирование начинается не с вопроса:
«Какую видеостену купить?»
а с вопроса:
«Какую информацию и одновременно в каком объёме должен видеть персонал?»

экране множество источников. Например:

• 12 камер видеонаблюдения;
• карту;
• SCADA;
• видеоконференцию;
• два операторских компьютера;
• тревожное сообщение.

Для этого используется видеопроцессор для видеостены.
Он позволяет формировать необходимую раскладку изображения:
источник 1 → окно 1
источник 2 → окно 2
источник 3 → большая центральная область
и так далее. Оператор может переключаться между заранее подготовленными сценариями.
Например:
«Обычный режим»
На видеостене отображается общая информация объекта.
«Инцидент»
Критическая камера или технологическая система автоматически либо вручную выводится в увеличенном размере.
«Совещание»
Часть стены используется для видеоконференцсвязи и демонстрации рабочих материалов.
«Аналитика»
Отображаются графики, карты и информационные панели. Поэтому видеопроцессор является одним из ключевых компонентов профессионального центра мониторинга.

Источники информации в диспетчерском центре могут использовать разные интерфейсы и находиться в разных частях здания. Необходимо организовать их передачу на:

• видеостену;
• рабочие места;
• дополнительные дисплеи;
• переговорную;
• кабинет руководителя;
• систему записи.

Для этого проектируется AV-коммутация. В зависимости от масштабов объекта может применяться классическая система коммутации видеосигнала или распределённая IP-архитектура. В крупных объектах часть AV-инфраструктуры может использовать технологии AV over IP. Это особенно удобно, если источники находятся:

• в разных помещениях;
• на разных этажах;
• в нескольких корпусах;
• на значительном расстоянии от диспетчерского центра.

Тогда информационная инфраструктура может масштабироваться без необходимости создавать отдельное физическое соединение для каждого нового источника и получателя.

Большая видеостена создаёт общий обзор. Но основная работа всё равно происходит на рабочих местах. Оператор постоянно взаимодействует с:

• специализированными программами;
• картами;
• системами видеонаблюдения;
• SCADA;
• базами данных;
• средствами связи.

Поэтому рабочее место должно проектироваться с учётом реальных обязанностей сотрудника.
Необходимо определить:

• количество мониторов;
• их размеры;
• разрешение;
• расположение;
• доступ к различным системам;
• клавиатуры и средства управления;
• возможность вывода информации на общую видеостену.

Если оператору необходимо постоянно поворачивать голову между неудобно расположенными мониторами или искать нужную систему среди множества окон, эффективность всего центра снижается независимо от стоимости видеостены.

Интуитивное Управление: Ключ к Эффективности в Центрах Мониторинга
В сердце сложного центра мониторинга, где кипит информация и переплетаются потоки данных, кроется потребность в интуитивно понятном управлении. Масштаб оборудования может быть внушительным, но бремя ручного контроля каждого устройства ложится непосильным грузом на плечи оператора. Профессиональная система управления стирает границы между разрозненными функциями, объединяя их в едином, гармоничном интерфейсе. Представьте: оператор, вместо того чтобы погружаться в лабиринты коммутаторов и видеопроцессоров, просто выбирает "Вывести Camera 12 на видеостену". Такая централизация включает в себя видеостену, видеопроцессоры, AV-коммутацию, дисплеи, камеры, звук, освещение, видеоконференцсвязь и другие интегрируемые подсистемы. Более того, система позволяет гибко настраивать права доступа, дифференцируя их для обычных операторов, старших диспетчеров и администраторов, обеспечивая тем самым многоуровневую безопасность и контроль.

Реагирование на Тревогу: Скорость и Комплексность
Сценарий тревожного события наглядно демонстрирует силу комплексного подхода. Когда система безопасности фиксирует инцидент, оператору критически важно мгновенно получить полную картину: место происшествия, соответствующую камеру, данные объекта и возможные контакты ответственных сотрудников. В разрозненных системах этот процесс превращается в череду самостоятельных поисков в разных программах. Интегрированная же система, напротив, может запустить заранее подготовленный сценарий: тревога — и нужная камера крупно выводится на видеостену, открывается карта зоны, и оператор получает всю необходимую информацию. Степень автоматизации варьируется в зависимости от возможностей систем и требований заказчика, но главная цель остается неизменной: минимизировать лишние действия в моменты, когда скорость принятия решений имеет решающее значение.

Видеоконференцсвязь: Связующее Звено в Центре Управления
Для оперативной связи с руководством, другими объектами, аварийными службами, региональными подразделениями или внешними специалистами, видеоконференцсвязь гармонично вплетается в AV-систему диспетчерских и ситуационных центров. Удаленные участники могут быть выведены на видеостену или отдельный дисплей, не мешая при этом сотрудникам центра наблюдать за рабочими данными. В крупных ситуационных центрах для этих целей может быть предусмотрена обособленная зона совещаний, использующая общую информационную инфраструктуру.

Аудиосистема: Комфорт и Четкость Служебной Связи
Диспетчерский центр – это прежде всего рабочее пространство, где первостепенное значение имеют разборчивость связи и комфорт операторов на протяжении длительной смены. Вместо концертного уровня громкости, приоритетом является обеспечение четкости звука. В зависимости от задач, применяются микрофоны, громкоговорители, гарнитуры операторов, системы видеоконференцсвязи, служебная связь, DSP-обработка и системы записи переговоров. Основной принцип: звук не должен усугублять нагрузку на операторов, а, напротив, способствовать их продуктивной работе.

Круглосуточная Эксплуатация: Надежность в Режиме 24/7
Многие диспетчерские функционируют в режиме 24/7, что предъявляет особые требования к оборудованию. Проектирование должно учитывать режим непрерывной эксплуатации, резервирование критически важных компонентов, бесперебойное питание, эффективное охлаждение, удобный сервисный доступ, возможность быстрой замены компонентов и постоянный мониторинг состояния системы. Для таких объектов важна не только функциональность, но и эксплуатационная надежность. Например, решение, требующее полной остановки работы центра для ремонта видеостены, является неоптимальным. Обслуживание и ремонт должны быть продуманы еще на этапе проектирования, до монтажа оборудования.

Размещение Центрального Оборудования: Оптимизация Пространства и Шума
Для оптимизации условий работы операторов, часть оборудования целесообразно вынести в отдельную серверную или аппаратную. Здесь размещаются видеопроцессоры, AV-коммутаторы, сетевые коммутаторы, серверы, системы записи, DSP-процессоры, источники бесперебойного питания и другое центральное оборудование. Такой подход минимизирует шум и тепловыделение в диспетчерской, облегчает обслуживание и упрощает доступ. При проектировании критически важно заранее определить кабельные трассы между аппаратной, видеостеной и рабочими местами.
