Традиционно профессиональные видеосистемы строятся на базе HDMI и SDI. Эти интерфейсы по-прежнему широко используются: HDMI удобен для локального подключения оборудования, а SDI остаётся одним из основных стандартов профессионального телевидения и видеопроизводства.
Однако там, где необходимо передавать большое количество видеосигналов, гибко изменять конфигурацию системы и расширять её в будущем, всё чаще используются технологии AV over IP.
Одна из наиболее распространённых технологий передачи профессионального видео по IP-сетям — NDI (Network Device Interface).
NDI может применяться при проектировании AV-систем, комплексном оснащении телевизионных студий, конференц-залов, переговорных комнат, образовательных объектов и ситуационных центров.
Для компаний, которым требуется современное профессиональное AV-оборудование в Алматы и Казахстане, технология NDI позволяет рассматривать сетевую инфраструктуру не только как средство передачи данных, но и как полноценную транспортную среду для профессионального видео.

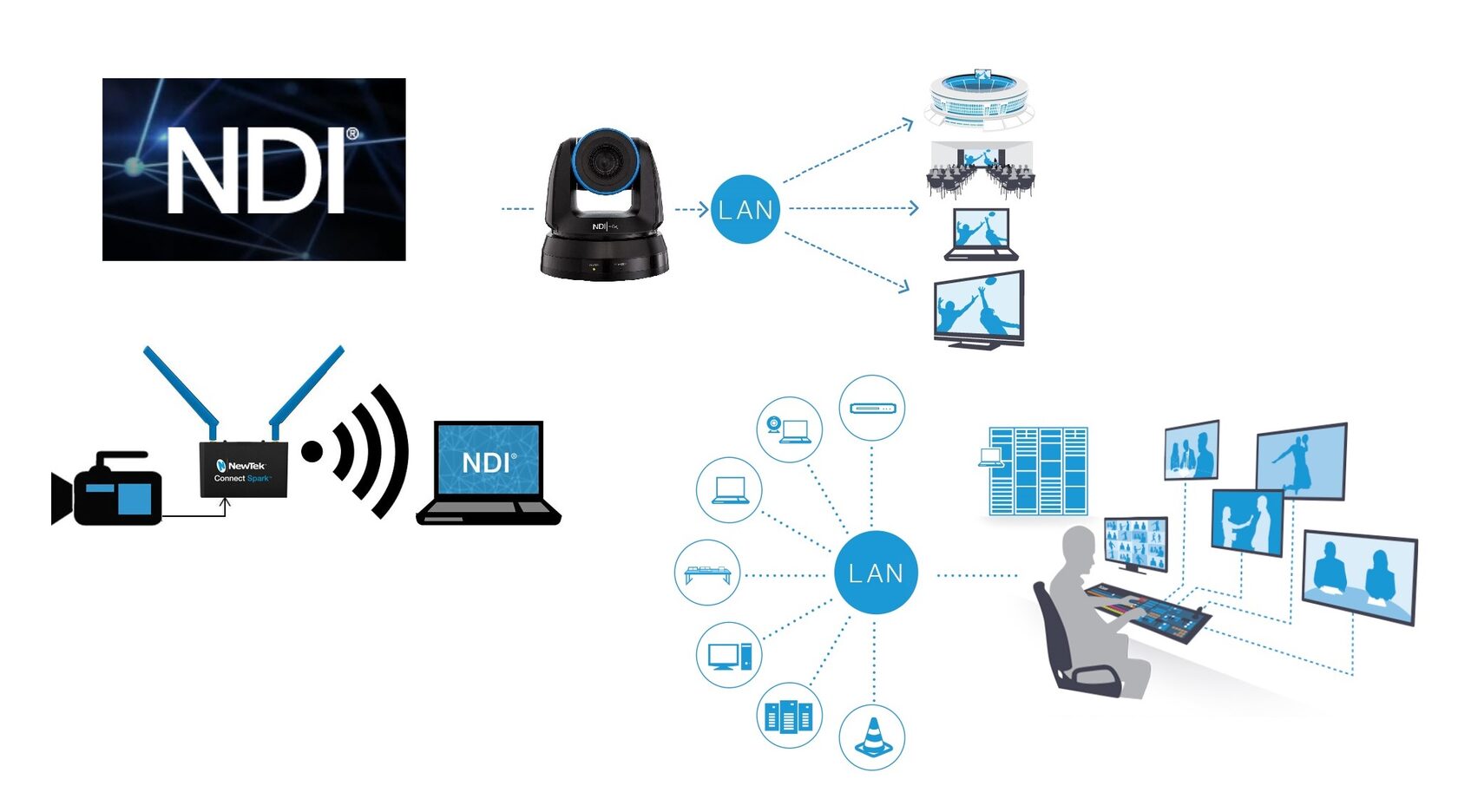

NDI позволяет передавать видео, многоканальный звук и служебные данные между устройствами через компьютерную сеть Ethernet. Если объяснять максимально просто, NDI превращает локальную сеть в транспортную среду для профессионального видео.
Например, обычная архитектура может выглядеть так:
камера → SDI-кабель → видеомикшер.
В системе на базе NDI возможен другой вариант:
камера → Ethernet-коммутатор → видеомикшер, система записи, компьютер оператора и другие устройства.
При этом один источник может быть доступен сразу нескольким получателям.
Например, изображение с профессиональной PTZ-камеры можно использовать одновременно:

• в видеомикшере;
• для записи;
• на операторском рабочем месте;
• в системе видеоконференцсвязи;
• в системе онлайн-трансляции;
• на информационном или контрольном мониторе.

И всё это может выполняться через единую IP-инфраструктуру. Именно поэтому NDI всё чаще рассматривается при подборе профессиональных PTZ-камер для телестудии, конференц-зала или системы видеоконференцсвязи.

Зачем NDI нужен заказчику?
Главное преимущество NDI заключается не просто в замене одного типа кабеля другим. Технология позволяет по-другому строить саму архитектуру AV-системы. Представим конференц-зал с четырьмя камерами, несколькими дисплеями, системой видеоконференцсвязи и оборудованием для записи.
При традиционной архитектуре необходимо заранее определить, куда должен поступать каждый сигнал, проложить соответствующие видеокабели и предусмотреть оборудование для коммутации и распределения сигналов. При использовании NDI камеры и другие совместимые устройства подключаются к IP-сети, после чего доступ к необходимым видеопотокам получают различные участники системы. Это особенно удобно, если конфигурация объекта со временем меняется.
Например, заказчик решил:

• добавить ещё одну PTZ-камеру;
• установить дополнительный дисплей;
• организовать запись мероприятий;
• подключить вторую переговорную комнату;
• создать помещение для оператора;
• начать проводить онлайн-трансляции.

В грамотно спроектированной IP-инфраструктуре такие изменения зачастую реализуются значительно проще, чем в системе, полностью построенной на соединениях «точка-точка».
Поэтому при оснащении конференц-зала под ключ, модернизации переговорных комнат или создании новой телевизионной студии имеет смысл заранее оценить возможность применения AV over IP.

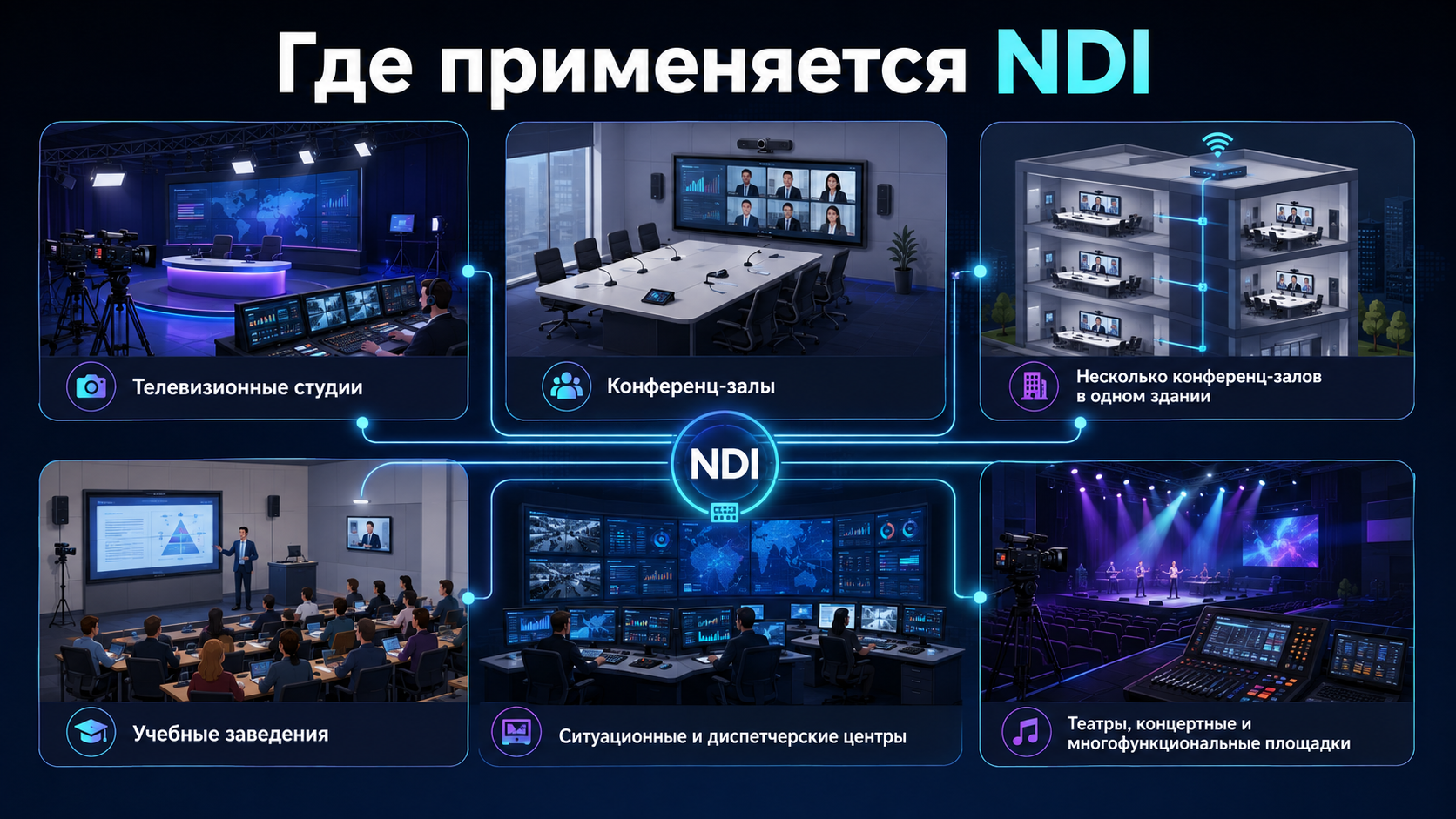

Телевизионные студии
В телевизионной студии NDI может использоваться для передачи сигналов между камерами, видеомикшерами, графическими системами, серверами записи, рабочими станциями и другими компонентами производственного комплекса. При этом переходить полностью на IP необязательно.
На практике часто применяется гибридная архитектура SDI + NDI.
Например, основные эфирные сигналы могут передаваться по SDI, а дополнительные камеры, графические станции, мониторинг или вспомогательные источники — через NDI.
Такой подход позволяет сохранить преимущества традиционной broadcast-инфраструктуры и одновременно получить гибкость IP-видео.
При оснащении телестудии NDI особенно удобно использовать для PTZ-камер, удалённых рабочих мест, дополнительных источников изображения, систем записи и программных видеомикшеров. Для проектов, где требуется PTZ-камера для телестудии в Алматы или система из нескольких роботизированных камер, поддержка NDI может существенно упростить коммутацию и дальнейшее масштабирование комплекса.

Конференц-залы
NDI особенно удобно использовать в современных конференц-залах, где установлено несколько камер и необходимо передавать изображение одновременно в разные системы.
Например:
PTZ-камера → NDI → видеомикшер → система видеоконференцсвязи → запись → трансляция.
При необходимости один и тот же видеопоток может использоваться несколькими системами. Это позволяет создавать конференц-залы для:

• совещаний;
• заседаний;
• видеоконференций;
• онлайн-трансляций;
• записи мероприятий;
• проведения гибридных мероприятий.

При оснащении конференц-зала в Алматы технология NDI может применяться совместно с системами ВКС, профессиональными PTZ-камерами, мультимедийным оборудованием и другими компонентами AV-комплекса. Она особенно полезна там, где требуется не просто отдельная камера для видеоконференции, а полноценная система с несколькими источниками изображения, записью и трансляцией.
Несколько конференц-залов в одном здании
Преимущества IP-видео становятся особенно заметны, когда необходимо объединить несколько помещений. Например, в здании расположены:

• большой конференц-зал;
• несколько переговорных;
• пресс-центр;
• операторская;
• серверная.

При соответствующей сетевой архитектуре видеосигналы могут передаваться между этими помещениями по единой IP-инфраструктуре. Это позволяет, например, вывести камеру из большого зала в пресс-центр или передать сигнал с презентацией в соседнее помещение без прокладки отдельной видеолинии непосредственно между каждой парой устройств. Такой подход особенно интересен для корпоративных объектов, государственных организаций, акиматов, бизнес-центров и других заказчиков, которым необходимо комплексное оснащение конференц-залов и переговорных комнат.

Учебные заведения
В университетах, школах и корпоративных учебных центрах NDI может применяться для создания систем записи лекций и дистанционного обучения. Камеры в аудиториях подключаются к IP-инфраструктуре, а видеосигналы могут поступать на централизованную систему записи или трансляции. Такой подход особенно удобен для объектов с большим количеством аудиторий.
NDI также может использоваться при создании гибридных классов, оснащении учебных помещений мультимедийным оборудованием и построении систем видеоконференцсвязи для дистанционного обучения.

Ситуационные и диспетчерские центры
В ситуационных центрах необходимо работать с большим количеством источников информации:

• видеокамерами;
• компьютерами операторов;
• презентационными материалами;
• аналитическими системами;
• видеоконференцсвязью;
• внешними видеосигналами.

IP-архитектура позволяет распределять эти источники между рабочими местами и средствами отображения, включая видеостены. В таких проектах NDI может становиться частью более широкой системы профессиональной AV-коммутации, которая объединяет различные источники и средства отображения.

Театры, концертные и многофункциональные площадки
NDI может использоваться для передачи изображения между сценой, техническими помещениями, операторской, LED-экранами и системами записи. Особенно полезна такая архитектура на площадках, конфигурация которых регулярно изменяется под разные мероприятия.

Одна из распространённых ошибок — рассматривать NDI как прямую замену всем традиционным видеоинтерфейсам. На практике это не всегда оправдано.
У каждой технологии есть свои задачи.
HDMI удобно использовать для локального подключения компьютеров, дисплеев, проекторов и другого оборудования.
SDI хорошо подходит для профессиональной телевизионной инфраструктуры, где важны предсказуемость, высокая надёжность и минимальная задержка.
NDI особенно эффективно работает там, где требуется распределение большого количества сигналов, масштабирование системы и взаимодействие оборудования через IP-сеть.
Поэтому профессиональные AV-комплексы всё чаще строятся по гибридному принципу.
Например:
камера → SDI → видеомикшер → NDI → сеть → система записи или дополнительное помещение.
Или наоборот:
NDI PTZ-камера → сеть → видеомикшер → SDI → эфирная инфраструктура.
Задача системного интегратора состоит не в том, чтобы использовать NDI везде, а в том, чтобы определить, где IP-видео действительно даёт проекту преимущества. Именно поэтому профессиональное проектирование AV-систем начинается не с выбора конкретного интерфейса, а с анализа задач объекта и требований заказчика.

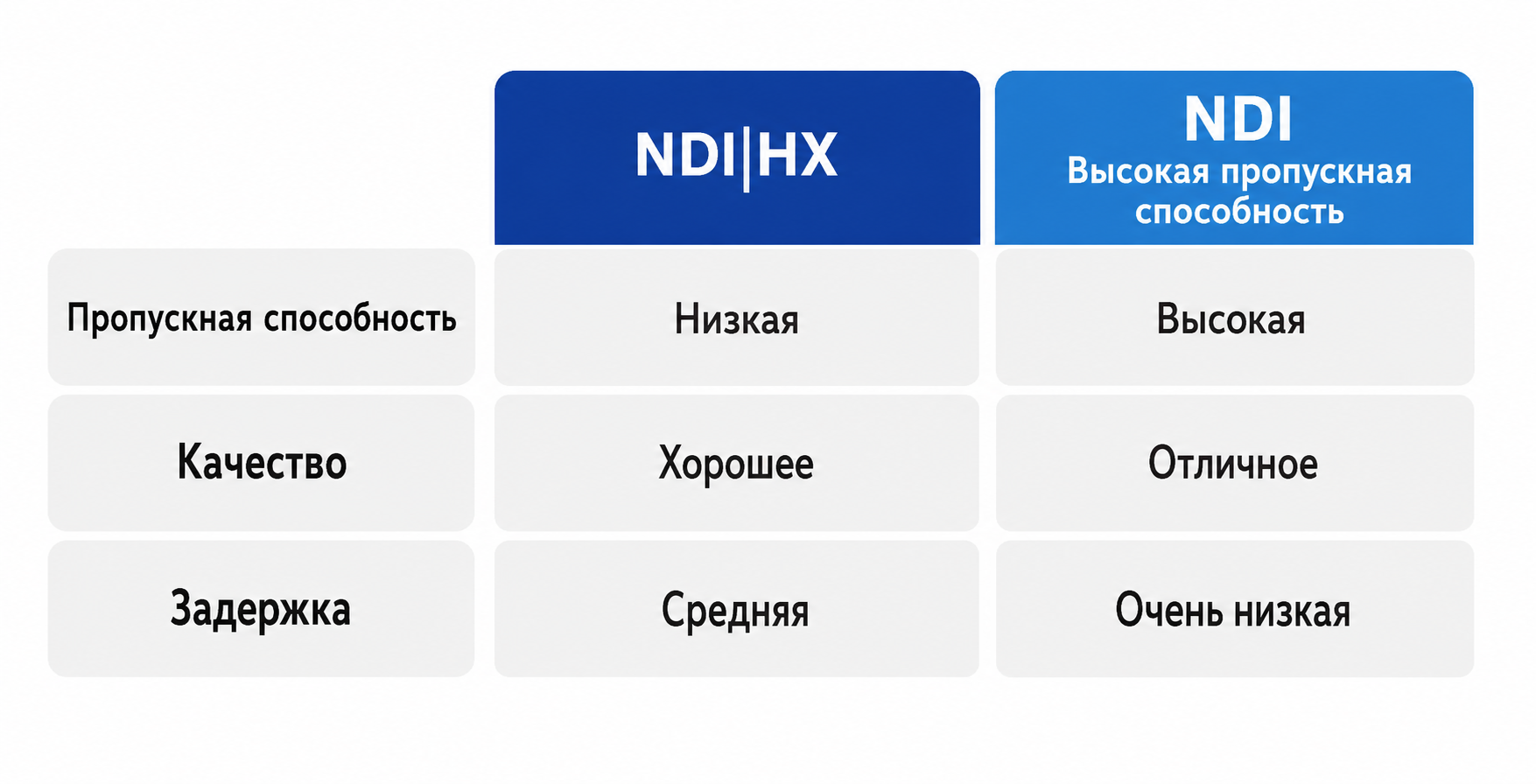

В экосистеме NDI существует несколько вариантов передачи видео. Для заказчика наиболее важно понимать различие между NDI High Bandwidth и семейством NDI HX.
NDI High Bandwidth
Этот формат ориентирован на высокое качество изображения и очень низкую задержку. Он может использоваться в профессиональном видеопроизводстве и других задачах, где задержка имеет критическое значение. Обратная сторона — относительно высокий сетевой трафик. Поэтому при большом количестве одновременно передаваемых видеопотоков необходимо внимательно рассчитывать пропускную способность сети.

NDI HX использует более эффективное видеосжатие и позволяет существенно уменьшить сетевой трафик.
Такой вариант часто оказывается удобным для:

• PTZ-камер;
• конференц-залов;
• образовательных систем;
• корпоративного видео;
• распределённых AV-инсталляций.

Именно поэтому многие современные профессиональные PTZ-камеры для конференций, телестудий, видеоконференций и онлайн-трансляций выпускаются с поддержкой NDI HX.
При этом конкретные характеристики качества, задержки и сетевого трафика зависят от версии NDI HX и оборудования конкретного производителя. Поэтому выбор между NDI High Bandwidth и NDI HX должен выполняться не только по названию технологии, но и исходя из требований проекта.

Перед внедрением NDI необходимо оценить:

• количество одновременно передаваемых видеопотоков;
• разрешение и частоту кадров;
• используемый вариант NDI;
• пропускную способность портов;
• загрузку существующей сети;
• производительность коммутационного оборудования;
• скорость межкоммутаторных соединений;
• необходимость разделения AV- и IT-трафика;
• требования к резервированию.

Для небольшого конференц-зала возможностей гигабитной сети может быть достаточно.
Но телевизионная студия с большим количеством NDI-источников может потребовать значительно большей пропускной способности, включая 10-гигабитные соединения между основными сетевыми коммутаторами.
Поэтому вопрос должен звучать не «Есть ли у нас Ethernet?», а «Способна ли существующая сеть гарантированно передавать необходимое количество видеопотоков?»
При модернизации существующего объекта специалисты должны оценить не только AV-оборудование, но и всю сетевую инфраструктуру.

В традиционной SDI-системе видеосигнал существует отдельно от компьютерной сети.
В NDI-системе сеть становится частью профессионального AV-комплекса. Поэтому сетевой коммутатор фактически выполняет одну из ключевых функций системы.

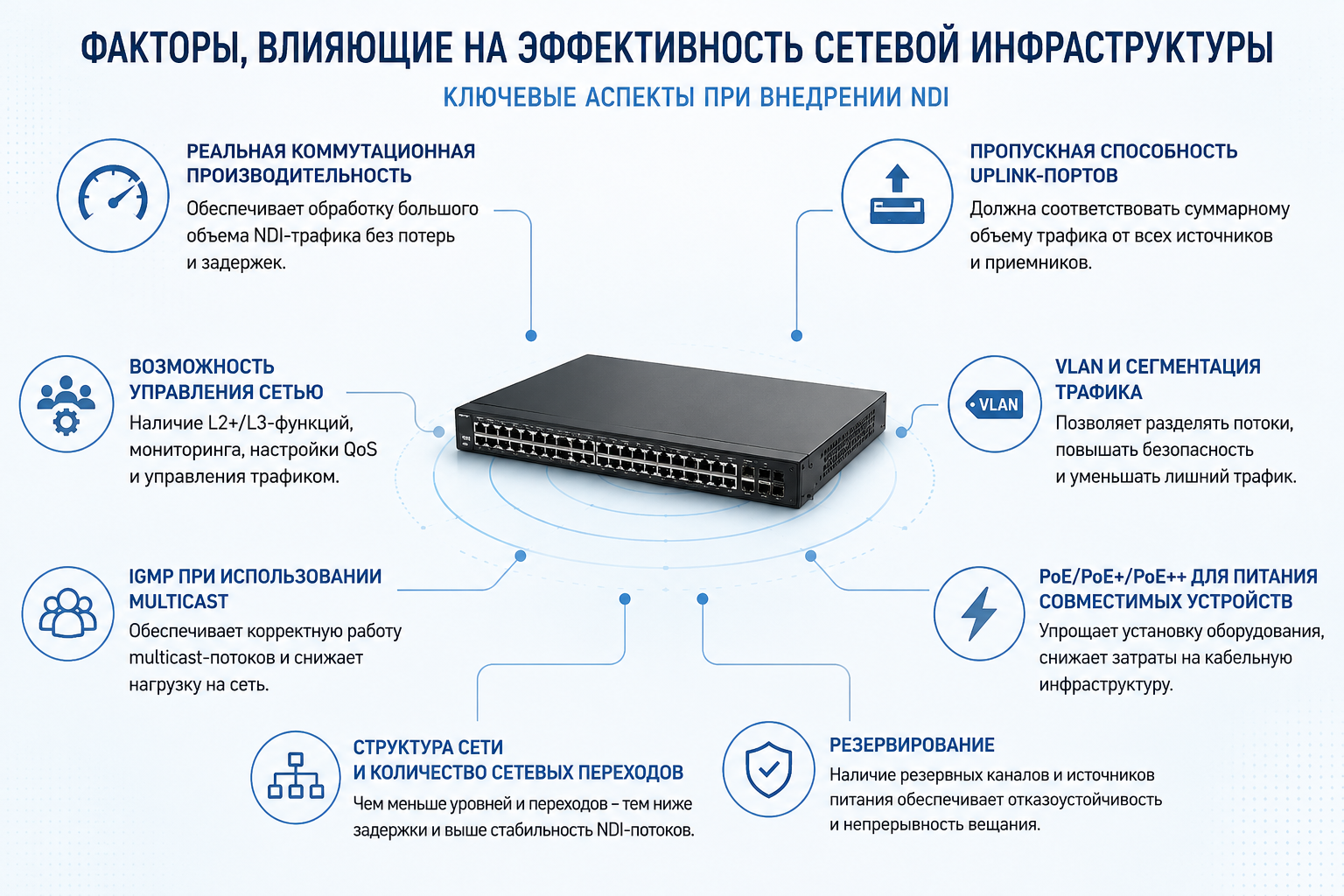

При проектировании учитываются:

• реальная коммутационная производительность;
• пропускная способность uplink-портов;
• возможность управления сетью;
• IGMP при использовании multicast;
• VLAN и сегментация трафика;
• PoE/PoE+/PoE++ для питания совместимых устройств;
• резервирование;
• структура сети и количество сетевых переходов.

Особенно тщательно это необходимо учитывать при совместной работе NDI с другими профессиональными IP-технологиями.
Поэтому AV-коммутация и коммутация видеосигнала в современных комплексах уже не всегда ограничивается классическими видеоматрицами. Частью системы может становиться управляемая IP-сеть. Сетевую часть AV over IP проекта необходимо проектировать так же внимательно, как видеотракт, акустическую систему или систему управления.

Нет. NDI предназначена не только для изображения.
Вместе с видео могут передаваться:

• аудиосигналы;
• служебные данные;
• метаданные;
• информация tally;
• команды управления, если они поддерживаются конкретным оборудованием.

Например, совместимая PTZ-камера может передавать изображение через сеть и одновременно получать команды управления.
Это позволяет уменьшить количество отдельных соединений между устройствами и упрощает построение комплексных систем. При использовании системы PTZ-камер с управлением одна сеть может обслуживать сразу несколько функций оборудования, если выбранные устройства и архитектура проекта это поддерживают.
